Acti 9 C120-A9N18425
SKU
A9N18425
Catalog number
3606480379963
Наличен

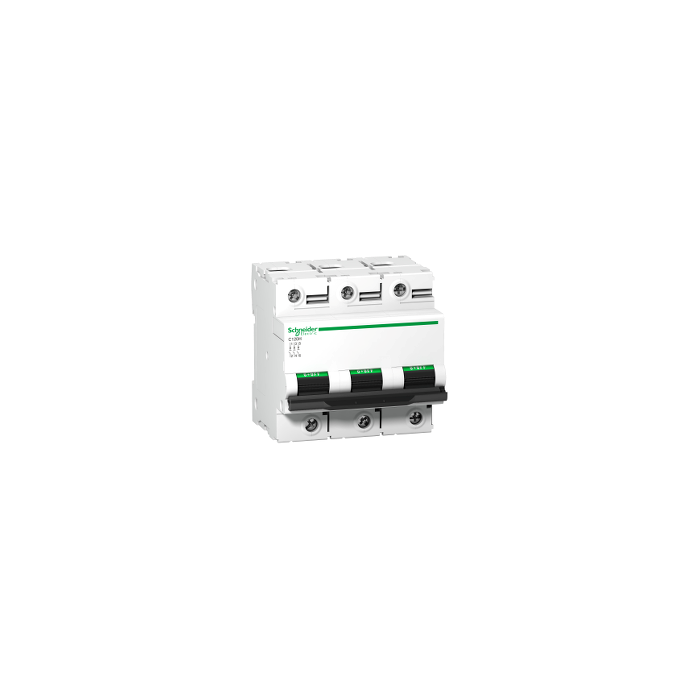

Миниатюрен автоматичен прекъсвач C120H - 3P - 100A - B крива
Миниатюрен автоматичен прекъсвач C120H - 3P - 100A - B крива
- Честота на мрежата: 50/60 Hz
- [In] номинален ток: 100 A при 30 °C
- Индикатор за позиция на контакта: Да
- Стандарти: EN/IEC 60898-1 EN/IEC 60947-2
- Монтажна подпора: 35 mm симетрични DIN шина
- Код изключвателна способност: H
- Ограничителен клас: 3 в съответствие с EN/IEC 60947-2
- Тип продукт или компонент: Миниатюрен прекъсвач
- Наименование на продукта: C120
- Описание на полюсите: 3P
- Локална сигнализация: Вкл./Изкл. индикация
- Широчина: 81 mm
- Дълбочина: 73 mm
- [Ue] номинално работно напрежение: <= 375 V DC 380...415 V AC 50/60 Hz 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz
- Температура на околния въздух при работа: -30-60 °C
- Гама на продукта: C120
- Крива: B
- Обхват: Acti 9
- Захват на проводника: 15 mm
- Степен на защита IP: IP20 в съответствие с IEC 60529
- Тип управление: щифт
- Монтажен режим: Скоба
- Ниво на замърсяване: 3 в съответствие с IEC 60947-2
- Изключвателна способност: 15000 A Icn при 230...400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 10 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 15 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 30 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 15 kA Icu при <= 375 V DC в съответствие с EN/IEC 60947-2
- Механична издръжливост: 20000 cycles
- Свързващи клеми: 27 mm Между фази
- Цвят: бял
- Затягащ момент: 3.5-3.5 N.m
- Съкратено наименование на устройството: C120H
- Продуктови сертификати: EAC
- тип на мрежата: AC
- 9 мм стъпки: 9
- Магнитно изключване: 3...5 x In
- Нето тегло на продукта: 0.615 kg
- [Ue] Номинално изолационно напрежение: 500 V AC 50/60 Hz в съответствие с EN/IEC 60947-2
- Пазарен сегмент: Жилищни сгради Малки търговски обекти
- Категория на защита: IV
- Описание на заключване: handle sealable with cable diameter 0.7mm in OFF or ON position
- Техлнология изкючвателно устройство: Термо-магнитен
- Допустима работна надморска височина: 2000 m
- Работна изключвателна възможност: 7500 A 50 % в съответствие с EN/IEC 60898-1 - 230...400 V AC 50/60 Hz 5 kA 50 % в съответствие с EN/IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % в съответствие с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % в съответствие с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 100 % в съответствие с EN/IEC 60947-2 - <= 375 V DC
- Височина: 81 mm
- Брой защитени полюси: 3
- Отговаряне на тропически изисквания: 2 в съответствие с IEC 60068-1
- Защита от земна утечка: Отделен блок
- Разпределителен блок: НЕ
- Свързване - клеморед: Тунелен тип клеми 1-50 mm² твърд Тунелен тип клеми 1.5-35 mm² гъвкав
- Електрическа устойчивост: 5000 cycles в съответствие с IEC 60947-2
- температура на околната среда за съхранени: -40-70 °C
- Относителна влажност: 95-95 % при 55-55 °C
- Възможност за изолация: Да в съответствие с IEC 60947-2
- Код за съвместимост: C120
- [Uimp] Устойчивост на импулсно напрежение: 6 kV в съответствие с EN/IEC 60947-2
- Приложение на устройството: Дистрибуция
