Acti 9 iC60-A9F44332
SKU
A9F44332
Catalog number
3606480513442
Наличен

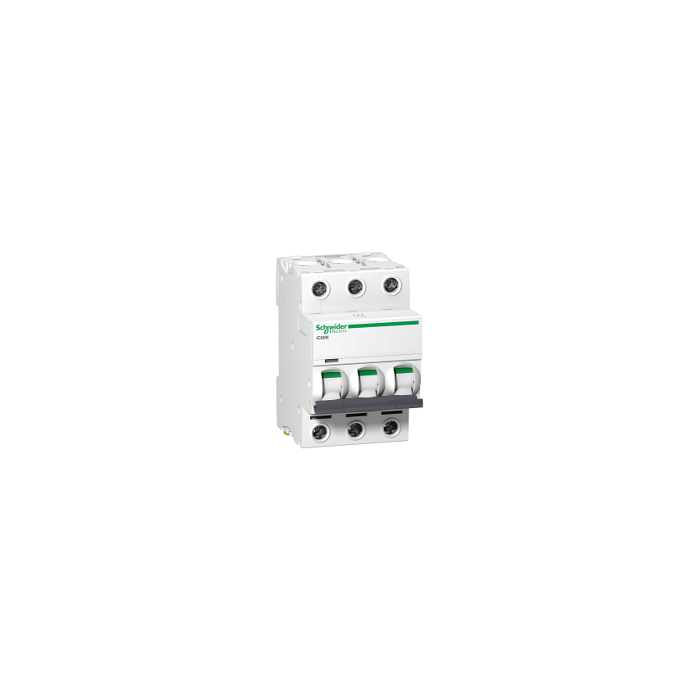

Acti9 iC60N 3P 32A C Миниатюрен автоматичен прекъсвач
Acti9 iC60N 3P 32A C Миниатюрен автоматичен прекъсвач
- Честота на мрежата: 50/60 Hz
- [In] номинален ток: 32 A
- Общи загуби на мощност: 8.4 W
- Индикатор за позиция на контакта: Да
- Стандарти: EN/IEC 60947-2 EN/IEC 60898-1
- Монтажна подпора: шина
- Код изключвателна способност: N
- Ограничителен клас: 3 в съответствие с EN/IEC 60947-2
- Тип продукт или компонент: Миниатюрен прекъсвач
- Наименование на продукта: #N/A
- Категория за оползотворяване: Категория А в съответствие с EN/IEC 60947-2
- Брой полюси: 3P
- Локална сигнализация: Индикатор за изключване
- Широчина: 54 mm
- Дълбочина: 78.5 mm
- [Ue] номинално работно напрежение: 400 V AC 50/60 Hz
- Температура на околния въздух при работа: -35-70 °C
- Гама на продукта: Acti 9
- Крива: ° С
- Обхват: Acti 9
- Захват на проводника: 14 mm за Отгоре или отдолуВръзка
- Степен на защита IP: IP20 в съответствие с IEC 60529
- Тип управление: щифт
- Тип Монтаж: Скоба
- Ниво на замърсяване: 3 в съответствие с EN/IEC 60947-2
- Изключвателна способност: 6000 A Icn при 415 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 36 kA Icu при 12...133 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 20 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 6 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при <= 180 V DC в съответствие с EN/IEC 60947-2
- Загуби на мощност за всеки полюс: 2.8 W
- Механична издръжливост: 20000 cycles
- Свързващи клеми: 18 mm Между фази
- Цвят: бял
- Затягащ момент: 3.5-3.5 N.m Отгоре или отдолу
- Съкратено наименование на устройството: IC60N
- тип на мрежата: AC
- 9 мм стъпки: 6
- Магнитно изключване: 8 x In +/- 20 %
- Нето тегло на продукта: 0.375 kg
- [Ue] Номинално изолационно напрежение: 500 V AC 50/60 Hz
- Техлнология изкючвателно устройство: Термо-магнитен
- Работна изключвателна възможност: 27 kA 75 % в съответствие с EN/IEC 60947-2 - 12...133 V AC 50/60 Hz 15 kA 75 % в съответствие с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 75 % в съответствие с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz 4.5 kA 75 % в съответствие с EN/IEC 60947-2 - 440 V AC 50/60 Hz 6000 A 100 % в съответствие с EN/IEC 60898-1 - 415 V AC 50/60 Hz 15 kA 100 % в съответствие с EN/IEC 60947-2 - 100...133 V DC
- Височина: 85 mm
- Брой защитени полюси: 3
- Отговаряне на тропически изисквания: 2 в съответствие с IEC 60068-1
- Защита от земна утечка: Отделен блок
- Свързване - клеморед: single terminal (Отгоре или отдолу) 1-35 mm² твърд single terminal (Отгоре или отдолу) 1-25 mm² гъвкав
- Електрическа устойчивост: 10000 cycles
- температура на околната среда за съхранени: -40-85 °C
- Относителна влажност: 95-95 % при 55-55 °C
- Код за съвместимост: IC60
- [Uimp] Устойчивост на импулсно напрежение: 6 kV в съответствие с EN/IEC 60947-2
- положение за заключване(блокиране): заклювчващ
