Acti 9 iC60-A9F75325
SKU
A9F75325
Catalog number
3606480080821
Наличен

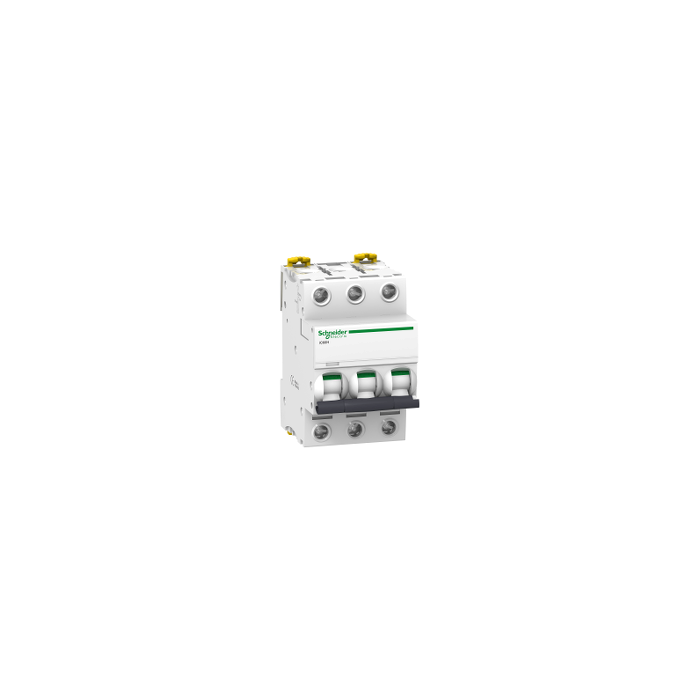

Миниатюрен автоматичен прекъсвач - 3P - 25A - крива D
Миниатюрен автоматичен прекъсвач - 3P - 25A - крива D
- Честота на мрежата: 50/60 Hz
- Общи загуби на мощност: 9.0 W
- Индикатор за позиция на контакта: Да
- Стандарти: IEC 60898-1 EN 60898-1 IEC 60947-2 EN 60947-2
- Монтажна подпора: DIN шина
- Код изключвателна способност: N
- Тип продукт или компонент: Миниатюрен прекъсвач
- Наименование на продукта: Acti9 iC60
- Категория за оползотворяване: Категория А в съответствие с EN 60947-2 Категория А в съответствие с IEC 60947-2
- Брой полюси: 3P
- Локална сигнализация: Индикатор за изключване
- Широчина: 54 mm
- Дълбочина: 78.5 mm
- [Ue] номинално работно напрежение: 220...240 V AC 50/60 Hz 400 V AC 50/60 Hz 380...415 V AC 50/60 Hz 440 V AC 50/60 Hz 12...133 V AC 50/60 Hz 125...180 V DC
- Температура на околния въздух при работа: -35-70 °C
- Гама на продукта: iC60
- Обхват: Acti 9
- Захват на проводника: 14 mm за Отгоре или отдолуВръзка
- Степен на защита IP: IP20 в съответствие с IEC 60529 IP20 в съответствие с EN 60529
- Тип управление: щифт
- Тип Монтаж: Фиксиран
- Ниво на замърсяване: 3 в съответствие с EN 60947-2 3 в съответствие с IEC 60947-2
- Изключвателна способност: 6000 A Icn при 400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 36 kA Icu при 12...60 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 20 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 6 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 36 kA Icu при 100...133 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при <= 180 V DC в съответствие с EN/IEC 60947-2
- Загуби на мощност за всеки полюс: 3.0 W
- Механична издръжливост: 20000 cycles
- Свързващи клеми: 18 mm Между фази
- Цвят: бял
- Затягащ момент: 2-2 N.m Отгоре или отдолу
- тип на мрежата: AC DC
- 9 мм стъпки: 6
- Магнитно изключване: 12 x In +/- 20 %
- Нето тегло на продукта: 0.375 kg
- [Ue] Номинално изолационно напрежение: 500 V AC 50/60 Hz в съответствие с EN 60947-2 500 V AC 50/60 Hz в съответствие с IEC 60947-2
- Пазарен сегмент: Малки търговски обекти
- Категория на защита: IV
- Техлнология изкючвателно устройство: Термо-магнитен
- Допустима работна надморска височина: 0...2000 м
- Работна изключвателна възможност: 15 kA 75 % в съответствие с EN 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 75 % в съответствие с EN 60947-2 - 380...415 V AC 50/60 Hz 4.5 kA 75 % в съответствие с EN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % в съответствие с IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 75 % в съответствие с IEC 60947-2 - 380...415 V AC 50/60 Hz 4.5 kA 75 % в съответствие с IEC 60947-2 - 440 V AC 50/60 Hz 27 kA 75 % в съответствие с IEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % в съответствие с EN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % в съответствие с EN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % в съответствие с IEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % в съответствие с IEC 60947-2 - 125...180 V DC 10 kA 100 % в съответствие с EN 60947-2 - 125...180 V DC
- Височина: 85 mm
- Брой защитени полюси: 3
- Отговаряне на тропически изисквания: 2 в съответствие с IEC 60068-1
- Защита от земна утечка: Отделен блок
- Разпределителен блок: Отгоре или отдолу: Да
- Свързване - клеморед: single terminal (Отгоре или отдолу) 1-25 mm² твърд single terminal (Отгоре или отдолу) 1-16 mm² гъвкав
- Електрическа устойчивост: 10000 cycles
- температура на околната среда за съхранени: -40-85 °C
- Относителна влажност: 95-95 % при 55-55 °C
- Възможност за изолация: да в съответствие с EN 60898-1 да в съответствие с EN 60947-2 да в съответствие с IEC 60898-1 да в съответствие с IEC 60947-2
- Код за съвместимост: IC60
- [Uimp] Устойчивост на импулсно напрежение: 6 kV в съответствие с EN 60947-2 6 kV в съответствие с IEC 60947-2
- Приложение на устройството: Дистрибуция
