Acti 9 iPRF1, PRD1-A9L16282
SKU
A9L16282
Catalog number
3606481490209
Наличен

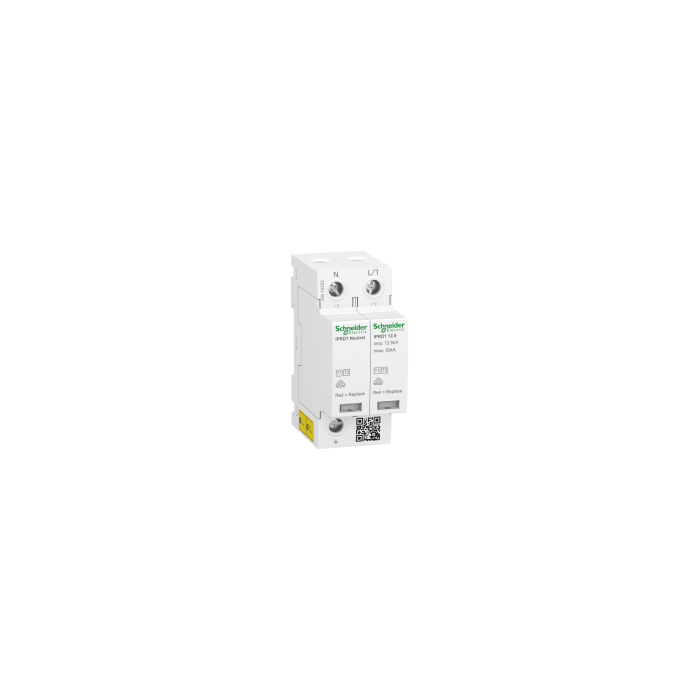

Модулен катоден отводител, Acti9 iPRD1 12.5r, 1 P + N, 350 V, с дистанционна индикация
Модулен катоден отводител, Acti9 iPRD1 12.5r, 1 P + N, 350 V, с дистанционна индикация
- Монтажен режим: Скоба (DIN шина)
- Remote signalling: С
- Nominal discharge current: 20 kA
- 9 мм стъпки: 4
- Наименование на продукта: Acti9 iPRD1
- Maximum discharge current: 50 kA
- Материал: PA6
- Нето тегло на продукта: 290 g
- Композиция на сигнални контакти: 1 SD (1 C/O)
- Етикети за качество: CE EAC VDE
- Surge arrester type: electrical distribution network
- Широчина: 36 mm
- Пазарен сегмент: Жилищни сгради Малки търговски обекти
- Дълбочина: 69 mm
- Допустима работна надморска височина: 2000 m
- Surge arrester technology: MOV + GDT
- Степен на защита IK: IK05 в съответствие с IEC 62262
- Височина: 89 mm
- Температура на околния въздух при работа: -25-60 °C
- Гама на продукта: iPRD1
- [Ut] временно свръхнапрежение: 337 V L/N 5 s withstand 1200 V N/PE 200 ms safe failure mode
- Стандарти: EN 61643-11:2012 IEC 61643-11:2011
- [Iimp] impulse current: Общ режим: 50 kA N/PE Измерване на разлика: 12.5 kA L/N
- заземителна система: TN-S TT
- [Uc] maximum continuous operating voltage: Измерване на разлика: 350 V L/N Общ режим: 255 V N/PE
- Обхват: Acti 9
- Захват на проводника: 14 mm
- Свързване - клеморед: Тип тунелни клеми (phase) 10-25 mm² гъвкав Тип тунелни клеми (phase) 10-35 mm² твърд Тип тунелни клеми (earth) 16-25 mm² гъвкав Тип тунелни клеми (earth) 16-35 mm² твърд
- Disconnector device type: associated fuse gG 160 A 120 kA стандартно associated circuit breaker Compact NSX160E 80 A 25 kA стандартно
- Ниво на замърсяване: 3
- температура на околната среда за съхранени: -40-80 °C
- Локална сигнализация: operating: mechanical indicator (бял) end of life: mechanical indicator (червен)
- Относителна влажност: 5-95 %
- остатъчно напрежение: 0.003 mA N/PE
- Maximum [Up] voltage protection level: <1.5 kV type 1 + 2
- Код за съвместимост: iPRD1
- [Ue] номинално работно напрежение: 230 V AC (+/- 10 %) при 50...60 Hz
- Цвят: бял (RAL 9003)
- Затягащ момент: 3.5-3.5 N.m
- Приложение на устройството: Дистрибуция
- Съкратено наименование на устройството: iPRD1 12.5
